一、項目概況
韶關市曲江盟德晟農業科技發展有限公司項目主要是生豬屠宰產生的廢水以及地面清洗廢水和衛生間廢水，廢水中含有大量的血污、油脂質、毛、肉屑、骨屑、內臟雜物、未消化的食物、糞便等污物，固體懸浮物含量高。

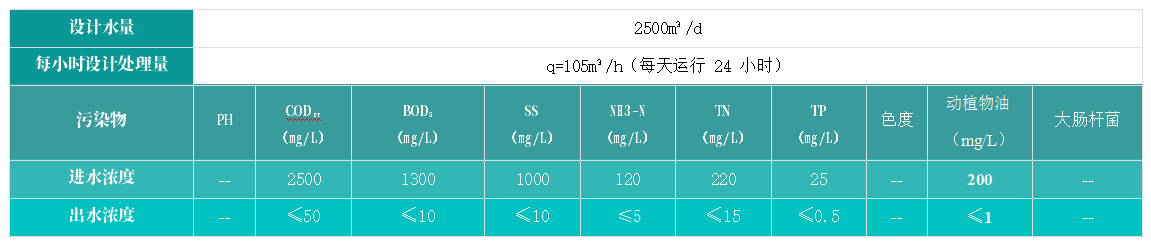

二、設計參數
三、設計范圍
廠區污水處理系統的格柵渠至消毒出水口；
本方案涉及綜合廢水處理工藝流程設計、土建設施設計、設備配置、電氣設計、投資估算、運行費用分析、工期及服務等。
四、編制依據及原則
1 | 《肉類加工工業水污染物排放標準》（GB13457-92） |
2 | 《畜類屠宰加工通用技術條件》（GB/T17237-2008） |
3 | 《屠宰與肉類加工廢水治理工程技術規范》（HJ2004-2010） |
4 | 《污水混凝和絮凝處理工程技術規范》（HJ2006-2010） |
5 | 《厭氧-缺氧-好氧活性污泥法污水處理工程技術規范》（HJ576-2010） |
6 | 《給水排水制圖標準》（GB/T50106–2001） |
7 | 《室外排水設計規范》（GB5004-2006） |
8 | 《室外給水設計規范》（GB50013-2006） |
9 | 《建筑給水排水設計規范》（GB50015-2009） |
10 | 《給水排水工程構筑物結構設計規范》（GB50069-2002） |
11 | 《混凝土結構設計規范》（GB50010-2010） |
12 | 《建筑結構荷載規范》（GB50009-2001）（2006 版） |
13 | 《供配電系統設計規范》（GB50052-95） |
14 | 《低壓配電設計規范》（GB50054-95） |
15 | 其他適用于本工程的有關國家規范和標準 |
16 | 《城鎮污染物排放標準》（GB18918-2002） |
17 | 其他有關工程技術資料 |
五、編制原則
（1） 在貴公司總體規化指導下，對廢水進行綜合治理，充分發揮建設項目的社會效益、經濟效益和環境效益，保證工程的順利實施。
（2） 嚴格執行國家有關環境保護法律法規的要求；認真貫徹執行國家關于環境保護的方針政策，嚴格按照國家現行有關規范標準和行政主管部門規定設計；
（3） 嚴格執行現行的防火、安全、衛生、環境保護等國家和地方頒布的法規、規范與標準；
（4） 在滿足污水處理要求的前提下，因地制宜，有效利用空間，盡量減少占地和投資。構筑物 平面與空間合理布置，結構緊湊，節省基建投資；
（5） 污水處理站主體構筑物采用鋼筋混凝土結構，系統具有較好的抗腐性能；
（6） 廢水處理站總體布局、統一規劃，力求和周?chē)h(huán)境協調；
（7） 在污水處理站運行中保證清潔、安全、無二次污染。設備運行簡單，以操作維護方便，利 于管理為原則；
（8） 嚴格控制噪聲的產生, 消除二次污染；
六、工藝單元內容及設備介紹

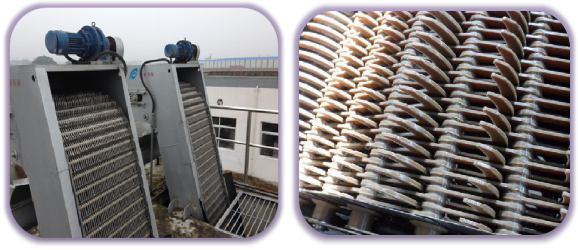

1.格柵渠
工藝?yán)脵C(jī)械格柵設置在污水處理站（ 集水池） 前端，去除截留污水中內臟、碎肉、塑料纖維等大塊物質。
安裝在污水處理廠的前端， 用以截留阻隔廢水中的大塊懸浮固體、漂浮物、纖維和固體顆粒物質等， 以避免堵塞后續管道和設備， 保證后續處理工序正常有效運行。
2. 集水池
匯集、儲存和均衡廢水的水質水量。由于污水站來水標高比較低，為了提高后續池體的可利用容積，建設集水池，收集來水，作為提升井，一般設置為全地下結構。
集水池內設置潛水?dāng)嚢铏C(jī)、提升泵和液位控制裝置等設備。

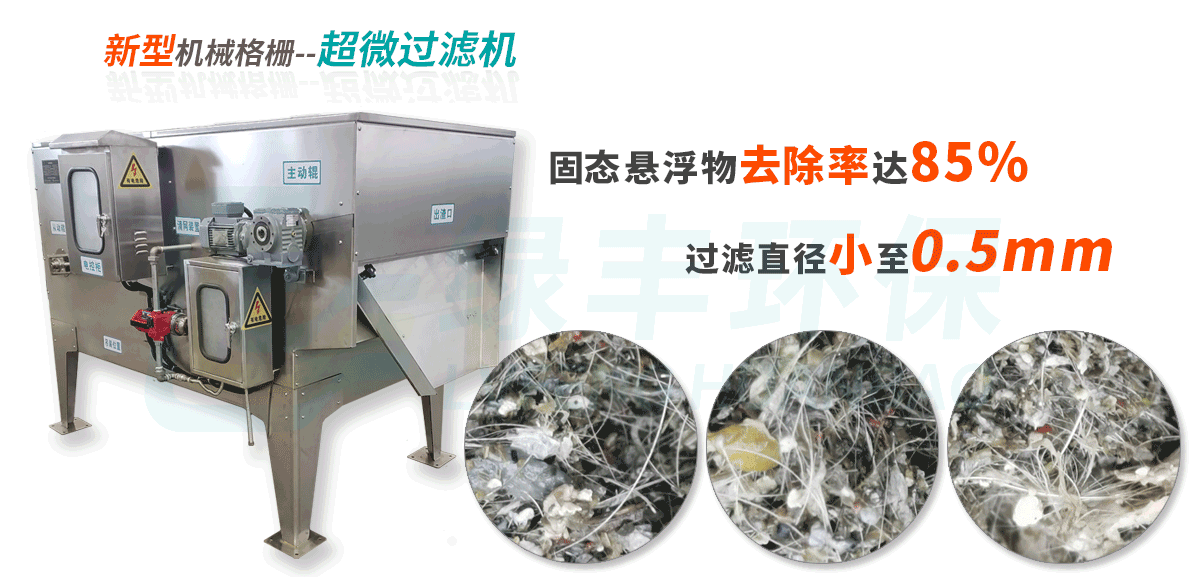

3. 超微過濾機
集水池提升經過超微過濾機，去除截留污水中大部分的細小的毛發和微小懸浮物，大大減輕后續生化系統的運行負荷，保證廢水處理的穩定運行。
超微過濾機是利用設備上微孔過濾的一種機械過濾方法。
超微過濾機是我公司根據多年做污水處理設備及多年的運營管理經驗總結和研發出的一種新型適合中小型企業污水處理的設備。
主要用于屠宰行業和豆制品行業污水處理的預處理，可以去除污水中 85%的懸浮物質，為污水后道工序的處理大大降低了負荷。
超微過濾機適用于把污水中存在的微小懸浮物質，主要是廢水中的懸浮物質等更大限度地分離出來，以達到液體凈化排放達標的目的。
超微過濾機與其它過濾方法的根本區別在于所采用的
過濾介質--我們公司自己研發的一種濾網。這種濾網材質很特別網絲很細但不容易斷絲，而且不吸附有機物質，所以清網非常容易，在污水通過濾網時，本身對濾網也起到了反沖洗作用。更換濾網非常方便，可以根據過濾介質的粒徑，隨時更換不同孔徑的濾網，這種濾網相對地在低的水力阻力下，具有較高的流速特性，使截留下來的懸浮物大小總是比這些濾網上的微孔小，超微過濾機就是利用這個原理制成的污水處理設備。
4.初沉池
初沉池是利用重力沉降原理來去除污水中懸浮固體，這里主要是去除無機顆粒和部分有機物。初沉池沉淀時間為 1～2.5 小時，表面水力負荷 1.2～2.0m3/(m2·h),有效水深一般采用 2～4 米。沉淀池形式有平流式沉淀、豎流式沉淀池、輻流式沉淀池、斜板（管）沉淀池。
本項目采用平流式沉淀池。
初沉池內設置刮吸泥機、污泥泵和加藥系統等設備。
5.調節池
調節池的作用是：提高對有機物負荷的緩沖能力，防止生物處理系負荷的急劇變化；控制pH 值，以減小中和作用中的化學品用量；減小對物理化學處理系統的流量波動；使化學品添加速率適合加料設備定額；防止高濃度有毒物質進入生物處理系統；
調節池內設置潛水?dāng)嚢铏C(jī)、提升泵和液位控制裝置等設備。
6.水解酸化池/厭氧池
發酵作用：在沒有溶解氧和硝態氧存在的厭氧狀態下，兼性細菌將溶解性 BOD 轉化為低分子發酵產物揮發性脂肪酸；
生物聚磷菌獲得VFAs:這些細菌吸收厭氧區產生的 VFAs，并將其運送到細胞內，同化成胞內碳能源存貯物聚羥基丁酸/聚羥基戊酸，所需的能量在源于聚磷的水解以及細胞內的酵解，并導致磷酸鹽向體外釋放。
內設置潛水?dāng)嚢铏C(jī)。
7.缺氧池
缺氧池（DO<=0.5mg/L），池中的反硝化細菌以污水中未分解的含碳有機物為碳源，將好氧池內通過內循環回流進來的硝酸根還原為 N? 而釋放。
缺氧池有水解反應，在脫氮工藝中，其pH 值升高。在脫氮工藝中，主要起反硝化去除硝態氮的作用，同時去除部分 BOD。也有水解反應提高可生化性的作用。
缺氧池內設置潛水?dāng)嚢铏C(jī)。
8.好氧池
好氧池是活性污泥反應池，是活性污泥工藝系統的核心部分，活性污泥工藝系統的凈化效果， 在很大程度上取決于好氧池是否能正常發揮。其作用是讓活性污泥進行有氧呼吸，進一步把有機物分解成無機物。去除污染物的功能。運行好是要控制好含氧量及微生物的其他各需條件的好， 這樣才能是微生物具有**大效益的進行有氧呼吸，進行正常硝化反應，達到有效去除氮磷的目的。
好氧設置風機、曝氣系統，硝化液回流泵等設備。
9.二沉池
二沉池設置于曝氣池之后，是活性污泥系統的重要組成部分，這的作用是通過泥水分離沉淀生產清潔出水；提供濃縮和回流的活性污泥；根據水量、水質的變化暫時貯存活性污泥。其工作效果直接影響系統的出水水質和回流污泥濃度。
二沉池內設置污泥泵等設備。
10.三沉池
三沉池作為除磷沉淀池，通過向水中投加一些藥劑（通常稱為混凝劑及助凝劑），使水中難以沉淀的顆粒能互相聚合而形成膠體，然后與水體中的雜質結合形成更大的絮凝體。絮凝體具有強大吸附力，不僅能吸附懸浮物，還能吸附部分細菌和溶解性物質。絮凝體通過吸附，體積增大而下沉。主要作為除磷的一種保障措施。
三沉池設置刮吸泥機、污泥泵、加藥系統。
11.高效彗星過濾池
高效彗星過濾池是在V型池的基礎上改進的并以新彗星式纖維濾料為技術核心的高效濾池。它更加充分的采用了理論物理學原理非線性的科學分形結構，**顯著的特征是其智能自適應性和分形結構。
由該濾料形成的濾床孔隙分布接近理想的濾層結構，過濾是沿水流方向自上而下濾床孔隙度由大逐漸變小，自動形成上疏下密的濾床結構，即上下梯度分布，濾床同一橫界面孔隙率分布均勻，過濾時大顆粒被濾床上部捕獲截留，小顆粒在濾床下部被截留，整個濾床的過濾能力被充分發揮，不會形成濾餅現象。
12.消毒池
消毒池的作用是將經過系統處理后的污水進行消毒處理，去除污水中的病原菌、原生動物孢子和導砂斗包囊、蠕蟲及病毒等。目前常用的方法有氯消毒、二氧化氯消毒、臭氧消毒的紫外線消毒等。另外作用是作為提升井，提升到連續流砂過濾器。設置加藥系統、曝氣系統等設備。
13.污泥儲存池
污泥消解儲存池主要作用是儲存污水處理系統中產生的剩余污泥，并將剩余污泥進行厭氧消化，從而使污泥得到穩定處理。
污泥消解儲存池內設置潛水?dāng)嚢铏C(jī)、污泥泵等設備。
14.污泥脫水系統
污泥脫水主要有四種形式：1、自然干化；2、真空過濾；3、壓濾；4、離心脫水四種。由于各種因素的影響壓濾脫水為目前污泥脫水的使用**為廣泛。壓濾機按構造可分為三大類：帶式壓濾機、螺旋壓濾機和板框壓濾機。
本項目選用疊螺機
15.規范排放口
排水管渠出水口位置、形式和出口流速，就要根據受納水體的水質要求、水體的流量、水位的變化幅度、水流方向、波浪狀況、稀釋自凈能力、地形變遷和氣候特征等罪大因素確定；出水口應采取防沖刷、消能、加固等措施，并設置標志。
16.綜合房間
（1）綜合房間（污泥脫水間、風機房、儲藥間、值班室、控制室、化驗室、儲物室） 綜合房間（消毒間、在線監測間）
（2）化驗室
附屬設備：COD、氨氮、TN、TP四位一體快速檢測儀；SS測定儀器設備；PH計；便攜式溶解氧儀；必要的化玻儀器等。
七.廢水處理工程工藝設計
1.工藝方案選擇原則
（1）選擇國內外**成熟的污水治理技術，采用優質、可靠、適用、經濟的治理工藝路線；
（2）切合實際，正確掌握設計規范和標準，采用高效節能，易于管理，技術**，穩妥可靠的處理工藝，合理選用優質、高效的處理設備和設施，降低能耗，提高動力效率，降低運轉成本；
（3）設備選型要綜合考慮性能和效率，合理選用優質配件，要求高效節能、低噪音，運行可靠，維護管理方便，運行維護成本較低；
（4）在污水處理站運行中保證清潔、安全、無二次污染。設備運行簡單，以操作維護方便，利 于管理為原則；
2.廢水處理思路
（1）廢水特點
①水質、水量隨時間變化大。產生的廢水量隨季節和日、時變化幅度很大，且屠宰多為一班制生產，白天流量大，濃度高，夜間流量小，濃度低。
②有機物含量高，可生化性好，固體懸浮物含量高。廢水中含有大量血污、油污、肉屑、 內臟污物及未消化食物等，且?guī)в醒t色和血腥味。
綜上所述，通過分析表明：
該廢水以COD、氨氮、總磷總氮、SS和動植物油類為主要污染物；
屬于典型有機易生化廢水。
八.工藝流程的確定
1.污泥處理工藝流程
本工程為新建工程，工藝處理路線為：“格柵渠+集水池+超微格柵+隔油初沉池+調節池+氣浮機+水解酸化池+厭氧池+兩級AO 池+二沉池+三沉池+高效彗星過濾池+消毒池+清水池”的綜合治理技術，確保廢水能夠達到設計出水要求。詳見下圖：
2.主要控制指標預期去除率
